告别卡顿!一文讲透利尔达展芯7寸屏GUI的四种高效方案!

2025/09/05

浏览量:42


随着储能逆变产品在亚非拉等新兴市场的爆发式增长,带屏设备正快速成为客户标配。其中7寸、1024×600分辨率的大屏人机界面(HMI)因显示内容丰富、交互直观,受到越来越多终端用户青睐。



2024 年数据显示,我国出口亚洲市场的逆变器金额达 201亿元,同比增速31%;拉美市场出口金额75亿元,同比增长27%,其中沙特、印度、巴基斯坦等国的出口同比增幅均超过95%。这一趋势推动下人机界面(HMI)配置持续升级7寸1024×600分辨率的大屏方案凭借高像素密度与高亮度优势,在户外强光环境下仍保持清晰显示,已成为工业控制场景的 "黄金尺寸"。

然而高分辨率屏幕也带来显著的技术挑战:在嵌入式系统常用的RGB565色彩格式下(每个像素占用2字节),1024×600分辨率的单帧图像需占用1.2MB内存。若要实现流畅动画效果与双缓冲机制,则需更多RAM空间,这对主流MCU提出了严峻考验。如何在31%的市场增速与技术性能要求之间找到平衡,成为行业突围的关键课题。

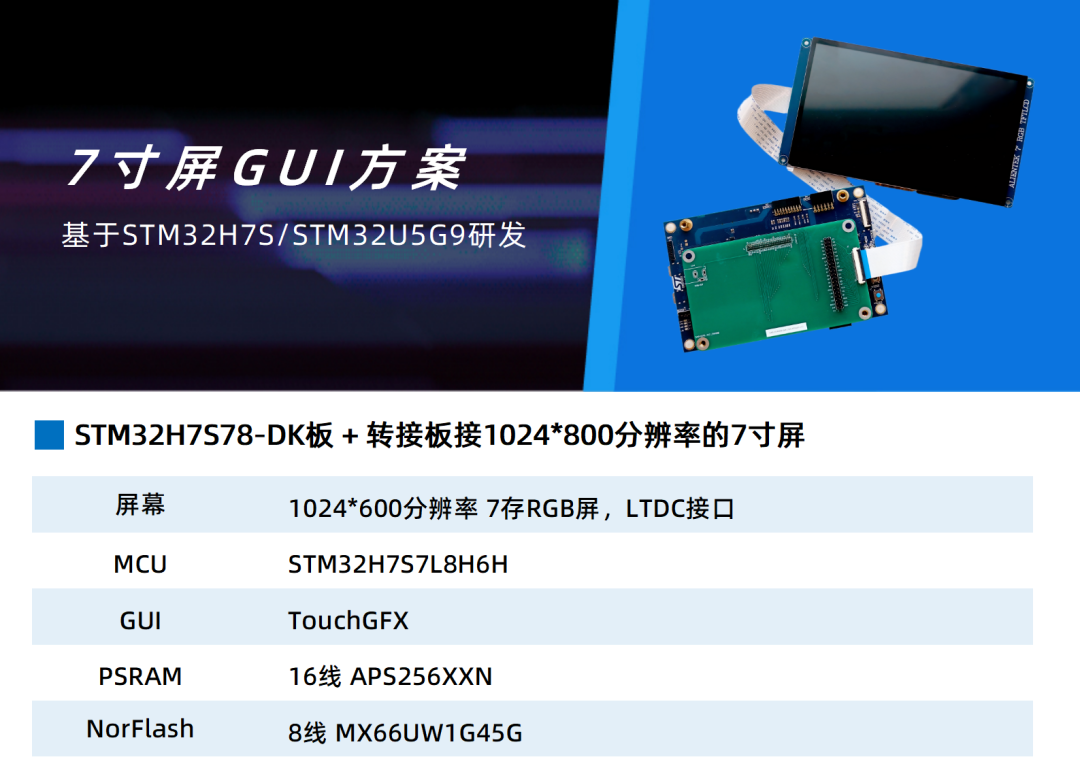

利尔达7寸屏GUI方案

针对上述痛点,利尔达展芯依托ST旗舰MCU STM32H7S/STM32U5G9推出了高性能7寸屏GUI方案,并提供多种配置选择,以灵活满足不同客户对性能与成本的差异化需求

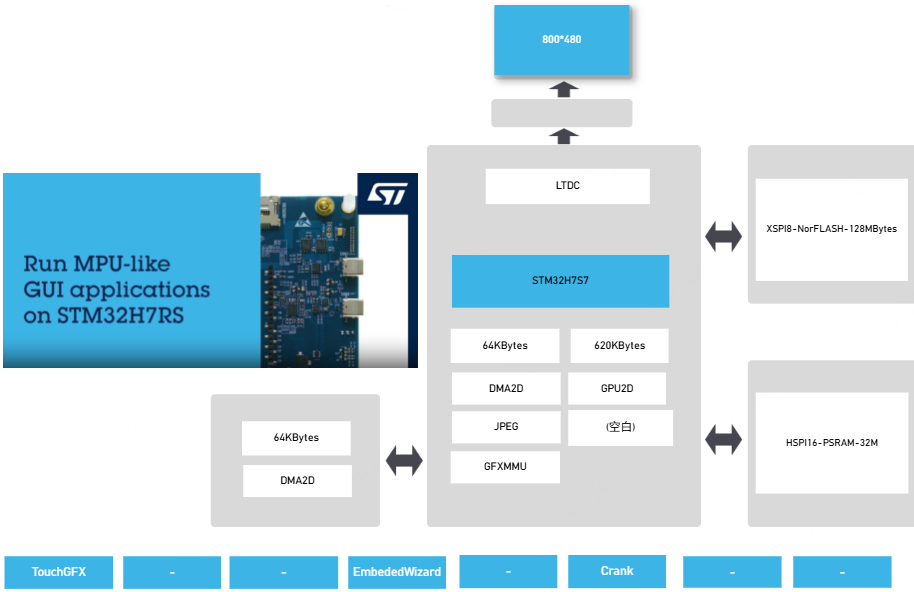

1、顶配性能——16线PSRAM+8线Flash

采用STM32H7S7L8H6H等高配型号,支持16线PSRAM,可实现双缓冲流畅显示,动画效果可达40-60FPS,适用于对UI流畅度有极高要求的场景。


2、均衡配置——8线PSRAM+8线Flash

基于STM32H7S78-DK板通过将XSPI1配置为8线模式并外接8线PSRAM,该方案仍可实现双缓冲及多种动画效果,但在部分动画流畅性上略逊于16线PSRAM方案,适用于对帧率和动画复杂度要求不高的应用场景。

3、低成本方案——虚拟帧缓冲技术(无需外扩RAM)

在最新版本的TouchGFX 4.25.0中引入了虚拟帧缓冲技术,该技术需借助MCU上的GFXMMU外设,能够以较小内存驱动高分辨率屏幕。对于1024×600分辨率的屏幕,采用1/4帧缓存时仅需300KB RAM,从而可直接使用内部RAM,无需外扩内存,有效降低成本。该方案适用于界面动画较少或刷新元素不多的应用场景。

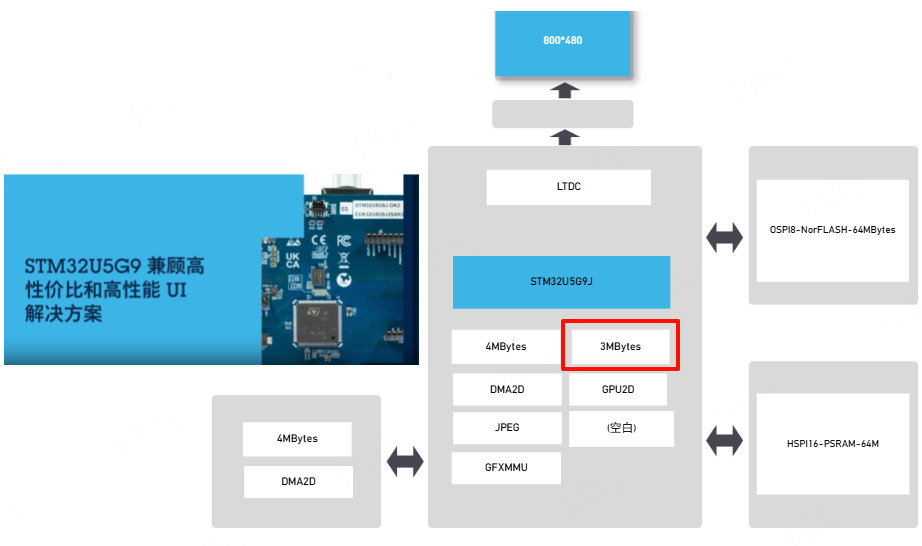

4、内置大RAM方案——STM32U5G9

STM32U5G9的内部连续SRAM有3008KB,可以满足1024*600分辨率RGB565双buffer的需求(2.4MB),内部ram的速率很高,可以实现非常流畅的动画效果。并且在跑TouchGFX的时候实时CPU负载不高,在一些静止界面,只有1%的CPU load,在一些动画界面,根据动画的复杂度,cpu负载大约在10%-40%之间。



除了在光伏与储能领域表现出色,7寸屏GUI解决方案还可广泛应用于多个嵌入式显示场景,包括智能家居中控屏、门禁考勤终端、电梯内屏信息展示、楼宇自动化控制界面,甚至无纸记录仪等工业仪表设备。凭借高性能图形处理能力、丰富的连接性与高稳定性,该方案可满足各类人机交互需求,帮助客户打造流畅、美观且响应迅捷的终端显示产品。





一站式全链赋能加速产品落地

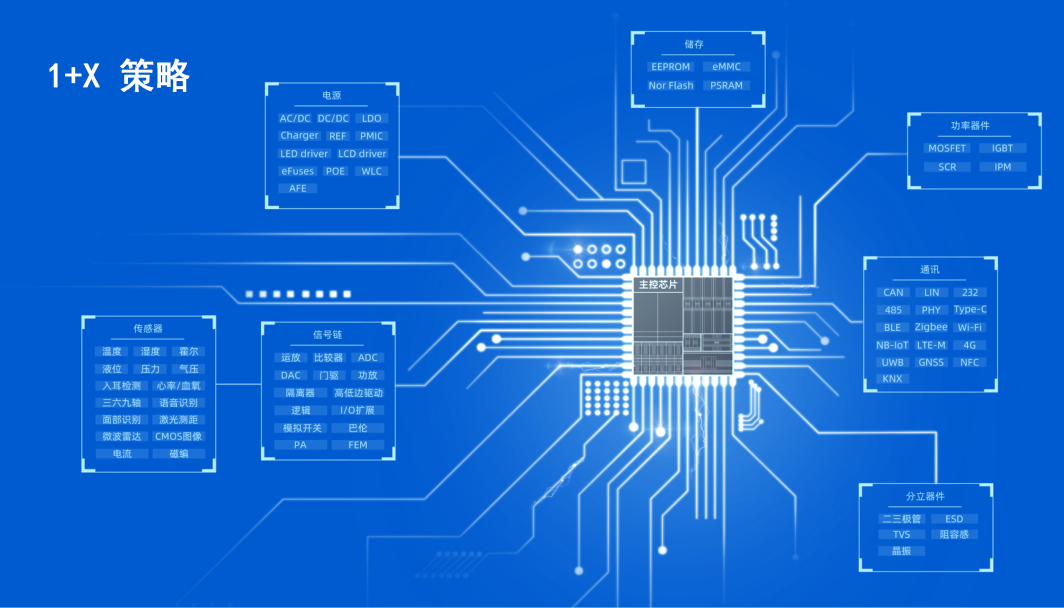

利尔达展芯拥有行业领先的全图谱产品,器件代理产品线丰富多元,广泛覆盖储能逆变产品及其他HMI项目中的主控单元、传感器、通信模组等关键部件,可提供覆盖“选型-开发-量产”全生命周期的一站式服务支持,满足全方位的应用需求。

公司不仅可提供完整的硬件设计参考与软件集成方案,还配备专业AE技术团队,为客户提供敏捷高效的技术开发支持:包括硬件定制与优化建议、TouchGFX图形库集成与调试支持、性能调优与内存管理指导、量产前的系统验证与测试支持等。全方位的服务模式能有效帮助客户缩短新机型的开发周期,显著加快产品上市步伐。



利尔达展芯始终致力于将高效稳定的产品与专业贴心的服务深度融合,助力客户应对数字化浪潮中的各项挑战,加速项目落地与价值实现。未来,我们也将继续与意法半导体(ST)紧密协作,整合双方领先的技术能力和丰富的行业资源,为光伏与储能领域客户提供从核心硬件到图形界面开发的全流程、高可靠技术保障。

更多关于器件产品及方案的需求,欢迎联系利尔达。

 联系人:邱先生18067988234
